لوله مانیسمان که به لوله بدون درز نیز شناخته می شود، یکی از پرکاربردترین محصولات فلزی در صنایع مختلف است. این لوله ها به دلیل ساختار خاص خود از مقاومت و استحکام بسیار بالایی برخوردارند. ویژگی های منحصر به فرد این لوله ها از جمله قیمت لوله مانیسمان، آن ها را به انتخاب اول بسیاری از پروژه های حساس مانند صنایع نفت و گاز تبدیل کرده است. لوله مانیسمان به دلیل تحمل فشار و دمای بالا، نسبت به انواع لوله های درزدار برتری دارد و در محیط های حساس و شرایط سخت عملکردی بی نقص ارائه می دهد.
در این مقاله، هدف ما این است که بدانید لوله مانیسمان چیست و با فرآیند تولید، مزایا و معایب آن و همچنین کاربردهای گسترده آن در صنایع مختلف آشنا شوید. همچنین تلاش می کنیم تا نکات کلیدی و ضروری برای خرید لوله مانیسمان و توجه به عوامل مؤثر در انتخاب این محصول را بررسی کنیم. دانستن این اطلاعات به شما کمک می کند تا انتخابی هوشمندانه تر داشته باشید و بتوانید بهترین گزینه را برای پروژه های خود انتخاب کنید. با ما همراه باشید تا به طور کامل با این لوله کاربردی و حیاتی آشنا شوید.
آنچه در این مقاله مطالعه می کنید:
لوله مانیسمان چیست؟
لوله مانیسمان یا لوله بدون درز، نوعی لوله فلزی است که در فرآیند تولیدش بر روی سطح آن هیچ جوش یا درزی وجود ندارد. این ویژگی به دلیل روش تولید خاص آن ایجاد می شود. لوله مانیسمان به دلیل ساختار یکپارچه و نبود نقاط ضعف مانند درز یا جوش، از مقاومت بسیار بالایی در برابر فشار و دما برخوردار است. این ویژگی باعث شده است تا در صنایع حساس و پرخطر مانند نفت و گاز، پتروشیمی و نیروگاه ها به طور گسترده استفاده شود.
علاوه بر این، لوله مانیسمان در برابر خوردگی، نشتی و ترک خوردگی نیز مقاوم است که این امر آن را به انتخابی مطمئن برای انتقال مواد شیمیایی خورنده، گازهای تحت فشار و مایعات در دماهای بالا تبدیل کرده است. تولید لوله مانیسمان فرآیندی پیچیده و زمان بر است که به تجهیزات پیشرفته نیز نیاز دارد. به همین دلیل، این لوله ها هزینه بالاتری نسبت به انواع لوله درزدار دارند. با این حال، کیفیت برتر و عملکرد مطمئن آن ها در شرایط سخت، این هزینه را توجیه می کند.
انواع لوله مانیسمان چیست؟
حال که می دانید لوله مانیسمان چیست باید با انواع آن آشنا شوید. لوله های مانیسمان یا لوله های مانیسمان بدون درز بر اساس معیارهای مختلف از جمله رده، روش تولید، جنس مواد اولیه، کاربرد و استانداردها به انواع گوناگونی تقسیم بندی می شوند که در ادامه به بررسی هر یک از این انواع می پردازیم:
۱. انواع لوله مانیسمان بر اساس رده
لوله مانیسمان رده ۲۰: این نوع لوله، ضخامتی در حدود ۲ تا ۶ میلی متر و سایزی حدود ۱ تا ۱۲ اینچ دارد و وزن آن بر اساس مشخصات دیگرش تا حدود ۳۰۰ کیلوگرم متغیر است.
لوله مانیسمان رده ۴۰: این نوع لوله مانیسمان نیز سایزی از حدود ۱ تا ۱۲ اینچ و ضخامتی در بازه ۲ تا ۱۰ میلی متر خواهد داشت. وزن این محصول در برخی موارد تا ۵۰۰ کیلوگرم هم می رسد.
لوله مانیسمان رده ۶۰: این لوله، مانند سایر انواع لوله، بدون درز نیست و تقاضا برای آن کم است. این رده، معمولاً در بازه قطر ۸ تا ۲۴ اینچ تولید و عرضه می شود. وزن آن نیز بر اساس قطر در ضخامت، متفاوت خواهد بود.
لوله مانیسمان رده ۸۰: این نوع لوله، در ضخامتی بین ۳ تا ۹ میلی متر و وزنی حدود ۹ تا ۱۵۰ کیلوگرم به بازار عرضه می شود. همچنین گفتنی است که از نظر سایز، بسیار متنوع است.
لوله مانیسمان رده ۱۲۰: وزن این لوله بدون درز در مقایسه با ضخامت زیاد آن تا حدود ۷۰۰ کیلوگرم هم می رسد و سایز و ابعادش بر اساس درخواست مشتریان، متعدد است.
لوله مانیسمان رده ۱۶۰: این نوع لوله بالاترین رده لوله های مانیسمان است که با وزنی بسیار زیادتر از رده های دیگر به بازار عرضه می شود. این لوله در صنایع خاصی کاربرد دارد.
۲. انواع لوله مانیسمان بر اساس روش تولید
لوله مانیسمان نورد گرم: این نوع لوله ها از طریق فرآیند نورد گرم تولید شده که در آن شمش فولادی در دمای بالا حرارت داده شده و با استفاده از دستگاه های مخصوص به لوله تبدیل می شوند. این روش معمولا برای تولید لوله هایی با قطر بزرگ تر استفاده می گردد.
لوله مانیسمان کشش سرد: در این روش، لوله های تولید شده از نورد گرم به فرآیند کشش سرد وارد شده تا قطر، ضخامت و کیفیت سطحی بهبود یابد. لوله های کشش سرد برای کاربردهایی با نیاز به دقت بالا مانند سیستم های هیدرولیک و بویلرها استفاده می شوند.
۳. انواع لوله مانیسمان بر اساس جنس مواد اولیه
لوله مانیسمان فولادی کربنی: این لوله ها از فولاد کربنی ساخته شده و به دلیل مقاومت بالا و هزینه مناسب، برای انتقال سیالات و گازها در فشارهای متوسط و بالا کاربرد دارند.
لوله مانیسمان استنلس استیل (فولاد ضد زنگ): این نوع لوله های بدون درز از فولاد زنگ نزن تولید شده و مقاومت بسیار بالایی در برابر خوردگی و مواد شیمیایی دارند و در صنایع غذایی، دارویی و پتروشیمی استفاده می شوند.
لوله مانیسمان آلیاژی: این لوله ها با افزودن عناصر آلیاژی مانند کروم، مولیبدن یا نیکل تولید شده و برای کاربردهایی با دما و فشار بسیار بالا، مانند صنایع نیروگاهی و هسته ای مناسب هستند.
۴. انواع لوله مانیسمان بر اساس کاربرد
لوله مانیسمان انتقال نفت و گاز: این لوله ها برای انتقال گازها و مایعات نفتی در شرایط فشار و دمای بالا استفاده می شوند.
لوله مانیسمان بویلری: این لوله ها در سیستم های تولید بخار و مبدل های حرارتی نیروگاه ها به‌کار رفته و باید تحمل دمای بسیار بالا را داشته باشند.
لوله مانیسمان هیدرولیکی: برای انتقال سیالات هیدرولیکی در سیستم های تحت فشار بالا استفاده شده و نیاز به دقت بالا در تولید دارند.
۵. انواع لوله مانیسمان بر اساس استانداردها
استاندارد ASTM: این استاندارد برای تولید لوله های مانیسمان در صنایع مختلف مانند ASTM A106 برای صنایع نفت و گاز بکار می رود.
استاندارد API: این استاندارد مختص لوله هایی است که در خطوط لوله نفت و گاز بکار می روند.
استاندارد DIN: این استاندارد بیشتر در صنایع اروپایی استفاده شده و بر اساس الزامات دقیق آلمانی طراحی شده است.
۶. انواع لوله مانیسمان بر اساس سایز
لوله های مانیسمان قطر کوچک: این لوله ها برای کاربردهایی مانند خطوط انتقال سوخت و سیستم های هیدرولیک بکار می روند.
لوله‌های مانیسمان قطر متوسط: این نوع لوله ها برای سیستم های تأسیسات صنعتی و خطوط انتقال آب و بخار استفاده می شوند.
لوله‌های مانیسمان قطر بزرگ: این لوله ها در صنایع سنگین مانند نفت، گاز و پتروشیمی برای انتقال سیالات حجیم کاربرد دارند.
۷. انواع لوله مانیسمان بر اساس ضخامت دیواره
لوله‌های مانیسمان ضخامت نازک: این لوله ها برای کاربردهایی با فشار کمتر و وزن سبک تر، مانند صنایع خودروسازی و تأسیسات بکار می روند.
لوله‌های مانیسمان ضخامت متوسط و ضخیم: این لوله ها برای صنایع سنگین و پروژه هایی با فشار و دمای بالا مانند صنایع پتروشیمی و نیروگاه ها بکار می روند.
این دسته بندی ها کمک می کنند تا بسته به نیازهای پروژه و شرایط کاری، لوله مانیسمان مناسب خود را انتخاب کنید. انتخاب درست لوله مانیسمان بدون درز تأثیر مستقیم بر عملکرد، دوام و ایمنی سیستم ها دارد.

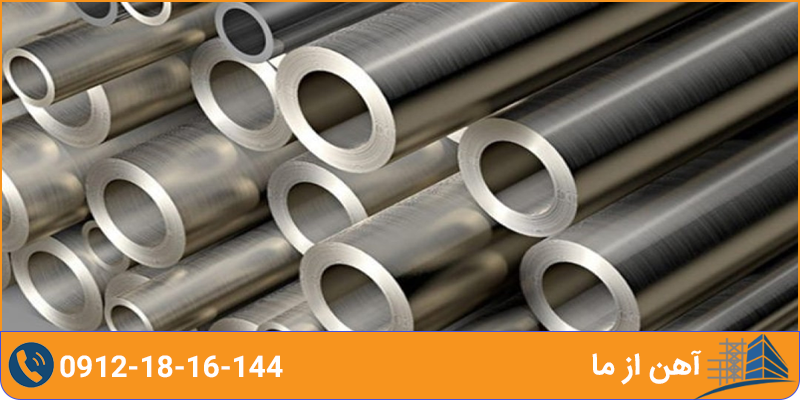

مشخصات لوله مانیسمان چیست؟
لوله های مانیسمان در حال حاضر هم از تولیدکنندگان داخلی و هم از برندهای خارجی قابل تهیه هستند. این لوله ها بر اساس استانداردهای بین المللی تولید می شوند. به ویژه استاندارد ASME B36.10 برای لوله های فولادی و استاندارد ASME B36.19 برای لوله های استیل. این استانداردها محدوده مشخصی را برای ویژگی های فنی محصول تعیین می کنند که باید در فرآیند تولید رعایت شود.
یکی از مهمترین مشخصات فنی لوله های بدون درز مانیسمان، فشار کاری آن هاست. میزان فشار کاری لوله های مانیسمان به عواملی همچون قطر، ضخامت دیواره و دمای محیط کاری بستگی دارد. اما در شرایطی که سایز و دما ثابت باشند، فشار کاری برای تمامی لوله ها مقدار ثابتی خواهد داشت. برای لوله هایی با ضخامت ۱ تا ۱۰ اینچ، مقادیر فشار کاری بر اساس دماهای مختلف در جداول استاندارد مشخص شده است و می توان از این داده ها برای انتخاب مناسب ترین لوله استفاده کرد.
کاربردهای لوله مانیسمان در صنایع مختلف چیست؟
لوله مانیسمان به دلیل ویژگی های منحصر به فرد خود کاربردهای گسترده ای در صنایع مختلف دارد. این لوله ها به واسطه مقاومت بالا در برابر فشار، دما و مواد شیمیایی خورنده، انتخاب ایده آلی برای شرایط سخت و پروژه های حساس محسوب می شوند.
-
صنایع نفت و گاز
یکی از مهمترین کاربردهای لوله مانیسمان در صنعت نفت و گاز است. این لوله ها برای انتقال گازهای طبیعی و مایعات نفتی در شرایط فشار بالا استفاده شده و به دلیل ساختار بدون درز، احتمال نشتی و ترک در این لوله ها به حداقل می رسد که این ویژگی برای انتقال مواد خطرناک بسیار حیاتی است.
-
صنایع پتروشیمی
در صنایع پتروشیمی، لوله مانیسمان به دلیل مقاومت بالا در برابر مواد شیمیایی و خورنده کاربرد فراوانی دارد. این لوله ها در سیستم های انتقال اسیدها، مواد قلیایی و سایر ترکیبات شیمیایی استفاده می شوند.
-
صنایع ساختمان سازی
هرچند کاربرد اصلی لوله مانیسمان در صنایع سنگین است اما در ساختمان سازی نیز بکار می رود. این لوله ها در سیستم های تأسیسات، خطوط لوله آب و گاز شهری کاربرد دارند.
-
نیروگاه ها
در نیروگاه های تولید برق، لوله مانیسمان برای انتقال بخار و آب در دما و فشار بالا بکار می رود. این لوله ها در مبدل های حرارتی، بویلرها و سیستم های خنک کننده نیز کاربرد دارند.
-
صنایع مکانیکی
در ساخت ماشین آلات و تجهیزات مکانیکی که نیاز به قطعات با استحکام بالا دارند، از لوله مانیسمان نیز استفاده می شود.
روش های تولید لوله مانیسمان چیست؟
لوله های بدون درز مانیسمان طی فرآیندی پیشرفته و دقیق تولید می شود که شامل مراحل زیر می باشد:
۱. انتخاب شمش فولادی: فرآیند تولید با انتخاب شمش فولادی با کیفیت بالا آغاز می شود. این شمش ها باید خواص مکانیکی و شیمیایی مناسبی داشته باشند تا بتوانند در برابر فشار و دما مقاومت کنند.
۲. حرارت دهی: شمش فولادی در دمای بالا حرارت داده شده تا آماده شکل دهی باشد. این دما معمولا به حدی است که فولاد نرم شده و به راحتی شکل بگیرد.
۳. ایجاد سوراخ اولیه: در این مرحله، شمش فولادی به وسیله دستگاه های خاص سوراخ می شود تا ساختار توخالی اولیه ایجاد شود.
۴. کشش و نورد: پس از ایجاد سوراخ، لوله به وسیله دستگاه های نورد کشیده می شود تا به ضخامت و ابعاد دلخواه برسد. این مرحله نقش اساسی در تعیین کیفیت و استحکام لوله های مانیسمان دارد.
۵. عملیات تکمیلی: پس از شکل دهی، لوله تحت عملیات حرارتی و مکانیکی قرار می گیرد تا خواص فیزیکی و شیمیایی آن بهبود یابد.
۶. کنترل کیفیت: در پایان، لوله ها از نظر ضخامت، قطر و مقاومت در برابر فشار مورد آزمایش قرار می گیرند تا اطمینان حاصل شود که استانداردهای لازم را رعایت می کنند.
ویژگی ها و مزایای لوله مانیسمان چیست؟
لوله مانیسمان به دلیل طراحی بدون درز، مزایای زیادی نسبت به لوله های درزدار دارد. این لوله ها از مقاومت بالایی در برابر فشار و دما برخوردارند و به همین دلیل در پروژه های حساس و پیچیده بکار می روند. یکی از مزایای اصلی این لوله ها کاهش احتمال نشتی است، زیرا هیچ نقطه ضعفی در ساختار آن ها وجود ندارد.
علاوه بر این، لوله مانیسمان در برابر خوردگی و سایش نیز مقاوم تر است. این ویژگی به ویژه در محیط های شیمیایی و خورنده مانند صنایع پتروشیمی و نفت و گاز، اهمیت دارد. همچنین، طول عمر بالای این لوله ها موجب کاهش هزینه های تعمیر و نگهداری در طولانی مدت می شود.
معایب و چالش های لوله مانیسمان چیست؟
با وجود مزایای بی شمار، لوله مانیسمان نیز دارای محدودیت ها و معایبی است که در برخی پروژه ها ممکن است مشکلاتی ایجاد کند. یکی از مهمترین معایب این لوله ها، قیمت بالاتر نسبت به لوله های درزدار است. فرآیند تولید پیچیده و مواد اولیه با کیفیت بالا از عوامل اصلی افزایش هزینه ها هستند. لوله های مانیسمان معمولا در ابعاد مشخصی تولید شده و برای سایزهای بسیار بزرگ، محدودیت هایی وجود دارد. این موضوع ممکن است در پروژه هایی با نیاز به لوله های بزرگتر، چالش ایجاد کند.
تولید و نصب لوله مانیسمان به تجهیزات پیشرفته و تخصصی نیاز دارد. این موضوع می تواند هزینه و زمان پروژه را افزایش دهد. همچنین به دلیل حساسیت بالا در برابر آسیب های مکانیکی، حمل و نقل لوله مانیسمان نیازمند دقت و تجهیزات مناسب است. با درنظر گرفتن این معایب، می توان با انتخاب دقیق و مدیریت صحیح، از تأثیر آن ها در پروژه ها کاست و همچنان از مزایای این لوله ها بهره مند شد.
مقایسه لوله مانیسمان با لوله درزدار
روش تولید: تفاوت اصلی لوله مانیسمان با لوله درزدار در روش تولید آن هاست. لوله مانیسمان بدون درز تولید می شود، درحالیکه لوله درزدار از جوش دادن لبه های ورق فولادی ساخته می شود.
استحکام و مقاومت: لوله مانیسمان به دلیل نبود درز، مقاومت بیشتری در برابر فشار و دما دارد. در مقابل، لوله درزدار ممکن است در محل جوش آسیب پذیرتر باشد.
کاربردها: لوله مانیسمان بیشتر در صنایع حساس و پروژه های فشار بالا استفاده می شود، درحالیکه لوله درزدار در پروژه های عمومی تر و با فشار کمتر کاربرد دارد.
هزینه: لوله درزدار به دلیل فرآیند تولید ساده تر، هزینه کمتری دارد و در پروژه های کم هزینه ترجیح داده می شود.
نکات مهم در خرید لوله مانیسمان چیست؟
خرید لوله مانیسمان نیازمند توجه به جزئیات و بررسی دقیق مشخصات فنی آن ها دارد. این نکات می توانند در انتخاب لوله مانیسمان مناسب برای پروژه ها تأثیر بسزایی داشته باشند. با رعایت این نکات، می توان بهترین لوله مانیسمان را با توجه به نیاز و شرایط پروژه انتخاب کنید.
۱. استاندارد و گواهی کیفیت: اطمینان از تطابق لوله با استانداردهای بین المللی، مانند ASTM یا DIN، اهمیت بسیاری دارد. این گواهی ها تضمین می کنند که لوله از مواد اولیه با کیفیت تولید شده و قابلیت تحمل شرایط سخت را دارد.
۲. سایز و ضخامت: انتخاب سایز و ضخامت مناسب لوله بسته به نیاز پروژه بسیار حیاتی است. برای پروژه های با فشار بالا، لوله هایی با ضخامت بیشتر انتخاب می شوند.
۳. تأمین کننده معتبر: یکی از مهمترین نکات، خرید از تأمین کنندگان معتبر و شناخته شده همچون آهن از ما می باشد. فروشندگان معتبر محصولات باکیفیت ارائه می دهند و تضمین می کنند که لوله ها مطابق با مشخصات فنی و استانداردهای لازم هستند.
۴. هزینه و بودجه: هرچند لوله مانیسمان به دلیل ویژگی های برتر خود هزینه بیشتری دارد، اما مقایسه قیمت ها در بازار و بررسی کیفیت می تواند به صرفه جویی کمک کند.
۵. خدمات پس از فروش: اطمینان از وجود خدمات پس از فروش برای پشتیبانی و مشاوره، در هنگام بروز مشکلات یا نیاز به راهنمایی، یک مزیت بزرگ است.
سخن پایانی
لوله مانیسمان، با ویژگی های منحصر به فردی همچون مقاومت بالا، عدم وجود درز و کیفیت ساختاری عالی، یکی از اجزای حیاتی در صنایع مختلف محسوب می شود. اینکه لوله مانیسمان چیست و شناخت انواع لوله مانیسمان، مزایا، و کاربردهای این لوله به شما کمک می کند تا انتخابی هوشمندانه و بهینه برای پروژه های صنعتی و ساختمانی داشته باشید. همچنین، درک معیارهایی مانند استانداردها، روش تولید، و عوامل مؤثر بر کیفیت و قیمت این محصول، اهمیت ویژه ای دارد. در نهایت، توجه به نیازهای خاص پروژه و انتخاب لوله ای که با مشخصات فنی و اقتصادی سازگار باشد، می تواند هزینه ها را کاهش داده و کارایی و ایمنی را افزایش دهد.
